Por que revisar os cristais
Artefatos em forma de linhas escuras ao longo do plano axial da imagem indicam dano no cristal piezoelétrico. Elementos danificados causam sombras e/ou não uniformidades, prejudicando o correto diagnóstico pelo exame.

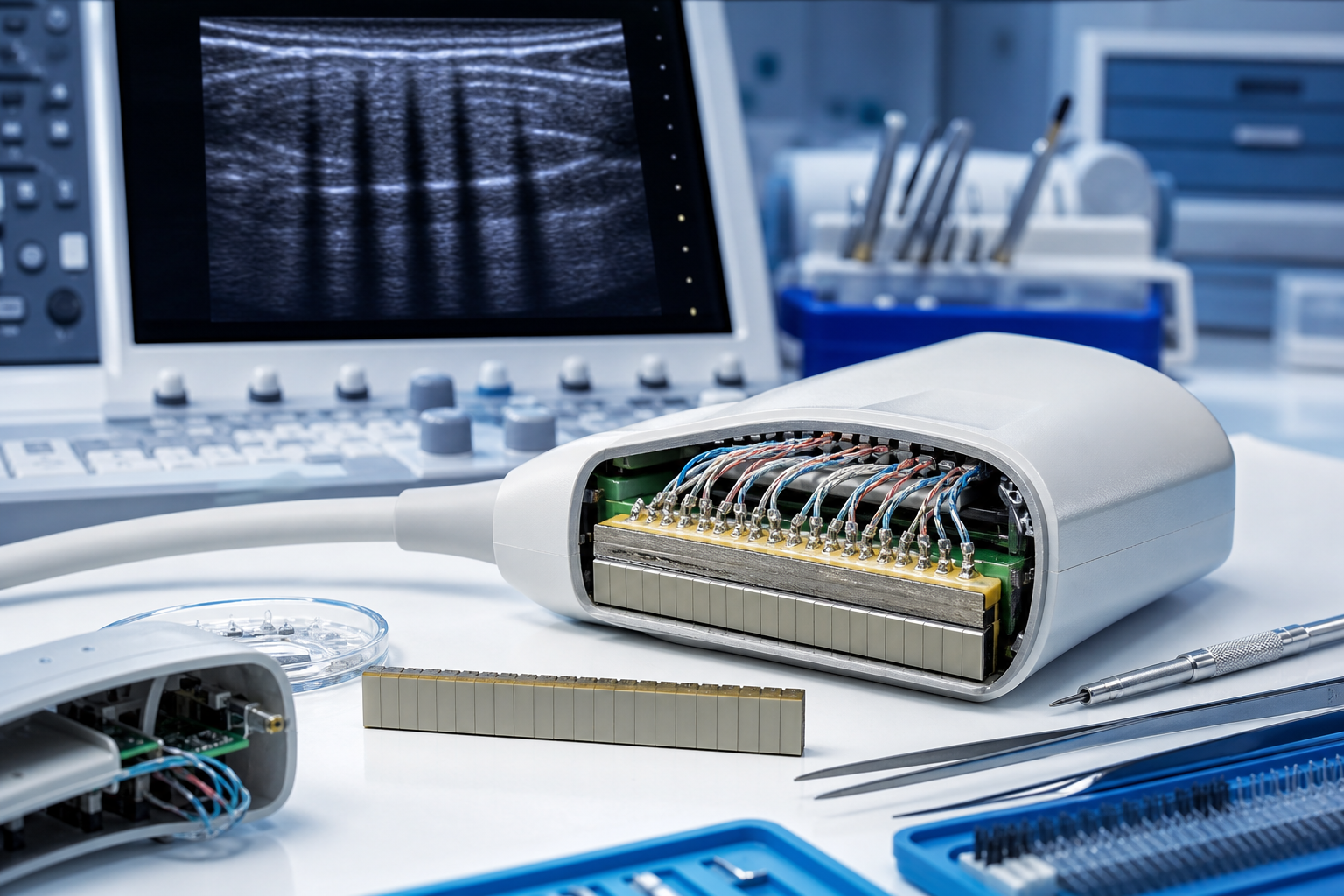

Reparo de cristais
Reparo de cristais piezoelétricos para corrigir linhas, sombras e não uniformidades na imagem
O cristal é composto por material piezoelétrico, responsável pela conversão do sinal elétrico em acústico e vice-versa. É através dele que as imagens são geradas no transdutor de ultrassom.
Piezoelétricoconversão elétrica e acústica
Imagemsombras e linhas avaliadas
Cristal substituídocabos identificados e ressoldados
Sinais de dano no cristal
- Linhas escuras ao longo do plano axial da imagem.
- Elementos fracos, com linhas estreitas e mais sutis que as demais.
- Elementos mortos, com linhas mais grossas e pronunciadas na imagem.
- Sombras e/ou não uniformidades que prejudicam a interpretação diagnóstica.
Detalhes do serviço
- O cristal piezoelétrico danificado será removido cuidadosamente.
- Um novo cristal será instalado para substituir o componente comprometido.
- Cada cabo de sinal será decapado em dois estágios.
- Os cabos serão identificados e ressoldados na posição correspondente.
Resultado esperado
A intervenção busca recuperar a geração adequada da imagem ao substituir elementos comprometidos, reduzindo linhas escuras, sombras e não uniformidades associadas a cristais piezoelétricos fracos ou mortos.
Avaliação do cristal
Linhas escuras, sombras ou elementos fracos podem indicar dano no cristal piezoelétrico.
Fale com a Tech Solution para avaliar a substituição do cristal e a ressolda dos cabos de sinal do transdutor.
